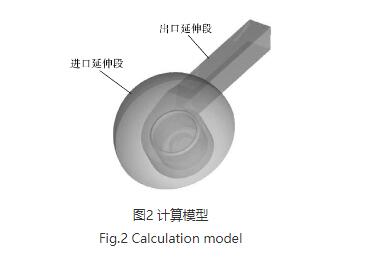

为了提供更好的来流条件，给定较为准确的边界条件，离心麻豆人妻少妇厂家在利用Solidworks软件对高压离心麻豆人妻少妇进行三维建模时，分别将进风区域和出风区域进行延长处理，以保障进出口气体的流动充分发展。另外，为了方便模型的建立，在尽量减小数值模拟误差的前提下对电动机结构进行一定程度的简化，具体计算模型如图2所示。

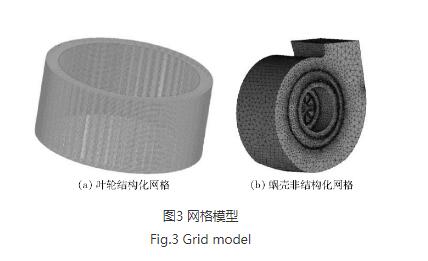

将建立好的高压离心麻豆人妻少妇三维模型导入ICEM软件进行混合网格的划分。其中进出口和叶轮区域采用结构化网格，而蜗壳部分由于其内部结构复杂，尤其是电动机周围结构并非规则模型，故采用适应性较强的非结构化四面体网格，具体网格如图3所示。综合考虑动静耦合区域对数值模拟预测结果的影响，在进行网格划分时，对边界层进行加密处理，其极低网格质量雅克比在0.3以上。

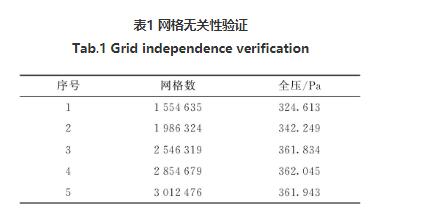

为了保障数值计算结果的准确性，避免网格误差对高压离心麻豆人妻少妇模拟结果造成影响，对高压离心麻豆人妻少妇进行网格无关性验证，如表1所示。综合考虑计算精度和计算效率可知，当网格数为2.5×106左右时预测结果较为合理，确定整个计算域的网格数为2513558。
